Capteurs Infrarouge. Mesure de Température industriel, Série Endurance

Sie sind hier: Accueil » Pyromètre Senseur Infrarouge » Endurance Serie

Pyromètres bichromatique. Endurance Capteur Infrarouge pour l'industrie

Endurance pyromètre industriel mono- et bichromatique

Les capteurs IR Endurance sont conçus avec un boîtier robuste en acier inoxydable pour les environnements industriels difficiles, répondent aux exigences de la classe de protection IP65 et peuvent être utilisés jusqu'à 60 °C de température ambiante sans refroidissement.

La caméra vidéo intégrée (en option) permet une surveillance visuelle du processus de production. La visière LED en option projette le point de mesure réel sur l'objet de mesure et indique s'il est focalisé et si le capteur a une vue claire de l'objet de mesure.

Les capteurs infrarouge ENDURANCE sont disponibles en 1 canal, 2 couleurs (pyromètre bichromatique) ou en tant que détecteurs à fibre optique. Le logiciel DataTemp pour Endurance vous permet d'archiver les températures de processus pour l'analyse des données et la configuration des capteurs.

Nous offrons une garantie du fabricant de 4 ans pour la série Endurance.

Les capteurs infrarouge Endurance sont également conçus pour remplacer les anciens modèles 1 à 1 de Marathon ainsi que les modèles Modline de IRCON.

  • Plage de température de 50 à 3200 °C

  • Haute résolution optique jusqu’à 300 : 1

  • Cible de mesure aussi petit que 0,6 mm

  • Temps de réponse aussi court que 2 ms

  • Focale variable avec réglage manuel simple et précis

  • Boîtiers compacts et robustes (IP65)

  • Ethernet et Profinet en option

  • Sortie relais programmable pour régulation / alarme

  • Visée reflex avec : laser, LED, ou caméra Vidéo en option

  • Sorties analogique et digitales simultanées

  • Dates technique 1
  • Dates technique 2
  • Exigences
  • Applications

Senseurs monochromatiques

E1M

E2M

E3M

Plage de température

Résolution optique

E1ML 400 à 1740 °C

160:1

E1MH 540 à 3000 °C

300:1

E2ML 250 à 1100 °C

160 :1

E2MH 450 à 2250 °C

300 :1

E3ML 50 à 1000 °C

100 :1

E3MH 150 à 1800 °C

300 :1

Temps de mesure

2 ms (90%)

2 ms (90%)

20 ms (90%)

Précision

E1ML

± (0,1% Tmes +1 °C) > 450 °C

± (1,0% Tmes +1 °C) < 450 °C

E1MH

± (0,1% Tmes +1 °C) > 650 °C

± (1,0% Tmes +1 °C) < 650 °C

E2ML

± (0,3% Tmess +2 °C)

E2MH

± (0,3% Tmess +1 °C

E3ML

± (0,3% Tmess +1 °C) > 100 °C

± (1,0% Tmess +2 °C) < 100 °C

E3MH

± (0,3% Tmess +1 °C) > 100 °C

± (1,0% Tmess +2 °C) < 100 °C

Facteur emissivité

0.1 ...1.1

0.1 ...1.1

0.1 ...1.1

Application

Applications hautes temp. difficiles, chauffage par induction, fours sous vide, métaux liquides, fils et barres

Petites cibles, temp. basses, revêtement de fils et câbles, extrusion des plastiques

Métaux ferreux et non ferreux, lignes de recuit et de galvanisation

Senseurs bichromatiques

E RL

E2 RL

Plage de température

Résolution optique

600 à 1800 °C

mode bichromatique (deux couleurs)

550 à 1800 °C

mode monochromatique

1200 à 2500°C

mode bichromatique (deux couleurs)

550 à 1800 °C

mode monochromatique

Temps de mesure

10 ms (90%)

20 ms (90%)

Précision

± (0,5% Tmess +2 °C)

± (0,5% Tmess +2 °C)

± (0,5% Tmess +2 °C)

± (0,5% Tmess +2 °C)

E-slope

0.9 ...1.1

0.9 ...1.1

Application

Applications hautes temp. difficiles, chauffage par induction, fours sous vide, métaux liquides, fils et barres

Petites cibles, temp. basses, revêtement de fils et câbles, extrusion des plastiques

  • Viseur transparent de série avec caméra, viseur LED ou laser en option

  • Options de mise au point réglables manuellement

  • Boîtier de protection robuste en acier inoxydable (IP65) pour des températures ambiantes jusqu'à 65 ° C.

  • Panneau de commande rétroéclairé pour une navigation facile dans les menus; Touches avec retour tactile

  • Sorties isolées galvaniquement

  • Plusieurs interfaces de communication (RS-485, Ethernet, Profinet) pour l'accès à un serveur Web, ASCII over Ethernet et streaming vidéo

  • Gamme complète d'accessoires d'installation et de montage

  • Traitement des métaux: fusion / forgeage du métal, laminage à chaud, tréfilage

  • Traitement thermique / revenu

  • Chauffage par induction

  • Fusion du verre

  • Surfaces semi-conductrices

  • Incinération au four (ciment, chaux)

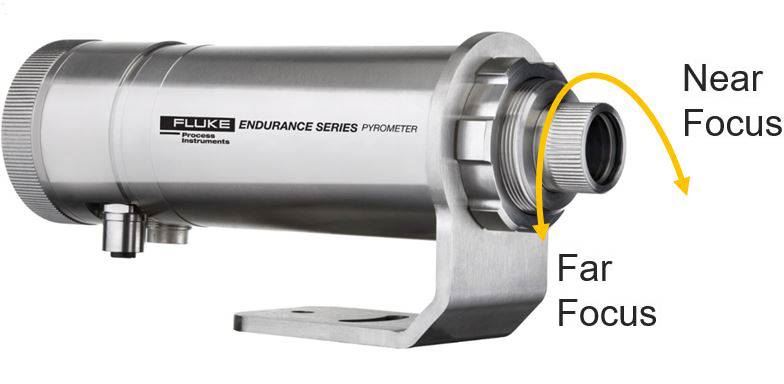

Le focus manuel est plus robuste que focus motorisé

Ajustement avec optique focus variable:

F0: 190 à 300 mm

F1: 300 à 600 mm

F2: 600 mm à infini

Pour plus de données techniques et les données des modèles de fibre optique Endurance EF1R, EF2R, EF1M et EF2M, veuillez vous référer aux fiches techniques et à la brochure.

Brochures: Endurance Brochure Fr / Endurance Brochure Engl

Fiche technique: Endurance fiche technique Fr / Fiche technique Modèles fibre optique

Accessoires et dispositifs

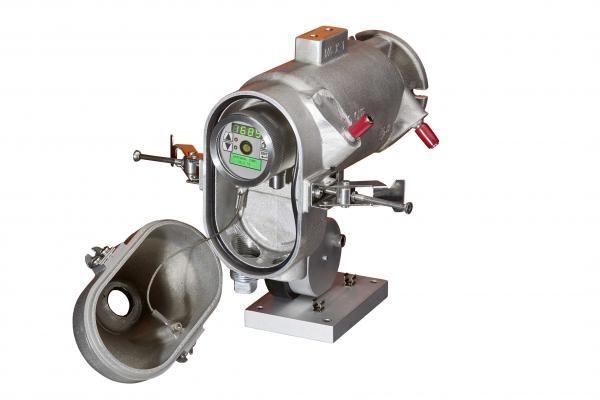

ThermoJacket boîtier de refrodissement et protéction pour Endurance

Le boîtier de protection ThermoJacket permet :

L'installation de sondes dans des conditions industrielles difficiles

Une utilisation en températures ambiantes pouvant atteindre 315 °C

L'utilisation d'un système intégré de refroidissement par eau et par air

Brochure Endurance Accessoires

Le dispositif de miroir pivotant automatiquement a été conçu pour que l'utilisateur puisse scanner et mesurer une plus grande surface avec son capteur.

Le SpotScan permet :

L'installation quasi immédiate des capteurs séries Endurance

La configuration des positions finales, de l'angle et de la fréquence de pivotage

De supporter des températures ambiantes max. de 60°C grâce au boîtier robuste IP65

Une utilisation en environnements poussiéreux grâce a la purge à air disponible en option
