Raytek Scanneur de ligne thermographique

Le scanner en ligne MP150 permet de mesurer et d'afficher en continu des thermogrammes et des profils de température sur des objets en mouvement pour le contrôle des processus et la surveillance de la qualité.

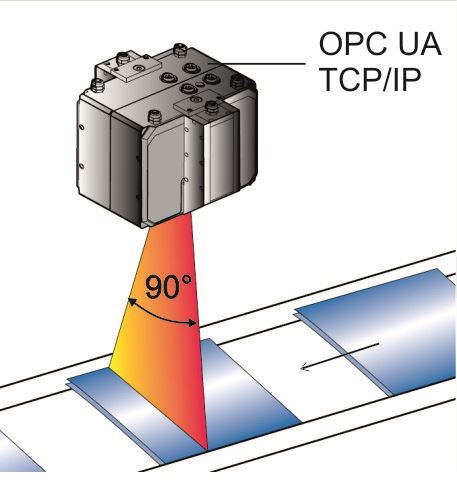

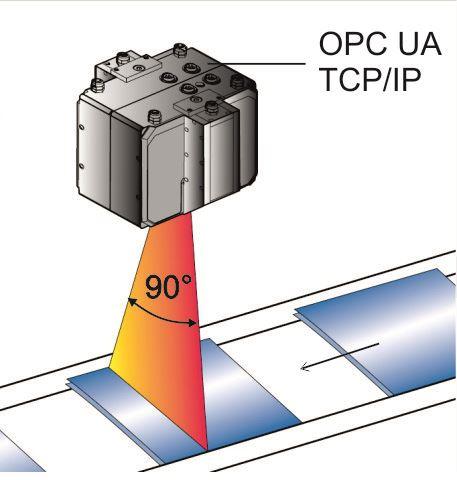

La température de surface d'un objet à mesurer est balayée ligne par ligne à l'aide de 512 points de mesure avec un angle d'ouverture de 90°. Si davantage de valeurs de mesure sont nécessaires, la vitesse peut être fixée à 80 lignes par seconde avec 1024 points de mesure par ligne ou à 150 lignes au maximum.

Le laser à ligne intégré dans le scanner crée une ligne rouge visible sur la surface à mesurer et facilite l'alignement sur l'objet à mesurer.

Le PC est connecté via l'interface Ethernet et, grâce au logiciel DataTemp DP, un outil puissant est à disposition. Le logiciel permet une analyse performante en temps réel des valeurs mesurées, une représentation graphique complète des courbes de température ainsi que la programmation à distance du scanner en ligne. Il est également possible de fonctionner sans ordinateur pour une surveillance automatique. Des sorties analogiques ou d'alarme indépendantes du PC sont disponibles directement sur le scanner.

2021: Les fréquences de lignes detectable ont de nouveau été augmenté. Pour des processus vite ou des séctions large à contôler un scanner reste la solution parfaite. Il detecte jusq'à 300 lignes par seconde, une ligne contenant 512 ou 1024 points thermographiques. Le resultat est une image très détaillé, supérieure à celles q'on reçoit avec d'autres téchnologies.
